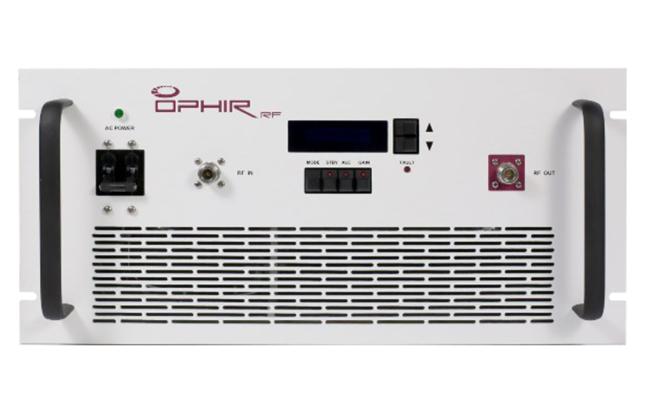

功率放大器5295



OPHIRRF 5295是一款覆盖了0.7GHz到6GHz频率范围的宽带功率放大器,其输出功率为200W。该功率放大器应用了A类线性功率器件,具有优良的三阶截距点、高增益以及宽动态范围等特性。由于采用了最先进的元器件与设计工艺,该功率放大器实现了高效率与可靠性。


优势:

  • 具备过热保护、过电流保护、过电压保护与过驻波保护,具备VSWR保护复位功能;

  • 具备以太网口、RS-232、IEEE-488等远程控制端口;

  • 具备自动电平控制功能,在环境温度变化的情况下保持输出功率恒定;

  • 能够在备用状态与启用状态之间切换;

  • 拥有前向、反向功率监测端口;

  • 拥有增益自动/手动调节功能,增益调节范围为20dB;

  • 前面板拥有显示屏,便于用户查看系统状态(前向/反向功率、驻波告警、温度告警、增益设置)、故障状态指示以及故障信息;

  • 具备适用于机柜上架使用与野外携带使用等不同场合的外观形式。

产品种类太多不知如何筛选,产品专家帮你分析利弊

问问产品专家
射频信号源3010

射频信号源3010

PMM3010频率覆盖9kHz~1GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

射频信号源3030

射频信号源3030

PMM3030频率覆盖9kHz~3GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

功率放大器5048

功率放大器5048

5048的频率范围为0.15~230MHz,输出功率为75W,完全满足基础标准IEC 61000-4-6射频场感应的传导骚扰抗扰度试验各个等级限值对输出功率的要求。

功率放大器5042

功率放大器5042

5042工作频率范围为0.1~400MHz,输出功率为120W,完全满足汽车标准ISO 11452-4大电流注入抗扰度试验各个等级限值对输出功率的要求。

功率放大器5225

功率放大器5225

5225的频率范围为80MHz~1GHz,输出功率为200W,与发射天线STLP 9128E special配合使用可以满足民标3m法的射频辐射抗扰度试验3V/m-10V/m限值对输出功率的要求。

功率放大器5227

功率放大器5227

5227的频率范围为80MHz~1GHz,输出功率为750W,与发射天线STLP 9128E special配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5228

功率放大器5228

5228的频率范围为80MHz~1GHz,输出功率为1200W,与发射天线STLP 9128E special配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

功率放大器5294

功率放大器5294

5294频率范围为700MHz~6GHz,输出功率为100W,与发射天线STLP 9149配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5295

功率放大器5295

5295频率范围为700MHz~6GHz,输出功率为200W,与发射天线STLP 9149配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

便携式功率计6630

便携式功率计6630

PMM6630频率覆盖9kHz~3GHz,功率测量范围为-40~30dBm,用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测,配置了光纤转换装置,彻底解决“串扰”带来的测量误差问题。

发射天线80MHz~1.7GHz

发射天线80MHz~1.7GHz

STLP 9128E special频率覆盖80MHz~1.7GHz,主要用于IEC 61000-4-3射频电磁场辐射抗扰度试验,并完全满足30V/m场强的需求。

发射天线0.7~9GHz

发射天线0.7~9GHz

STLP 9149工作频率为0.7~9GHz,广泛应用于IEC 61000-4-3射频电磁场辐射抗扰度试验,并完全满足30V/m场强的需求。

GTEM小室:10kHz~20GHz

GTEM小室:10kHz~20GHz

工作频率为10kHz~20GHz、50Ω、N(F)、VSWR<1.6。根据产品型号的不同,测试空间体积大小不等。

TEM小室:DC~840MHz

TEM小室:DC~840MHz

5233:DC~420MHz、≤1.1kV/m 5234:DC~840MHz、≤1.0kV/m

EMS软件PIS

EMS软件PIS

PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头,而且还能支持如R&S在内的其他品牌信号源,满足民标与军标对EMS部分的测试需求。
