发射天线80MHz～1.7GHz

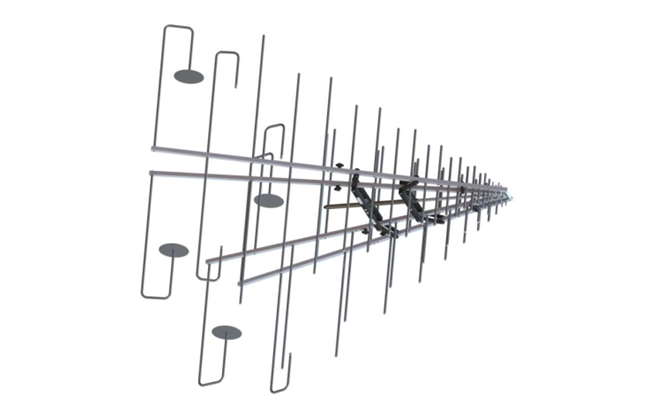

Schwarzbeck的STLP 9128E special是一款线性极化天线，经常应用于电磁兼容的辐射抗扰度测试中，满足IEC 61000-6-3标准要求。

技术指标：

频率范围：80MHz～1700MHz；
端口阻抗：50Ω；
端口驻波：＜1.5；
3dB波瓣宽度：E场为47°～87°、H场为41°～107°；
承受功率：N型接头≤1.5kW、7/16型接头≤3kW；
尺寸（宽×长×高）：1.5m×1.74m×1.4m；
重量：9.8kg。

产品种类太多不知如何筛选，产品专家帮你分析利弊

问问产品专家

: 射频信号源3010
PMM3010频率覆盖9kHz～1GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

: 射频信号源3030
PMM3030频率覆盖9kHz～3GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

: 功率放大器5225
5225的频率范围为80MHz～1GHz，输出功率为200W，与发射天线STLP 9128E special配合使用可以满足民标3m法的射频辐射抗扰度试验3V/m-10V/m限值对输出功率的要求。

: 功率放大器5227
5227的频率范围为80MHz～1GHz，输出功率为750W，与发射天线STLP 9128E special配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

: 功率放大器5228
5228的频率范围为80MHz～1GHz，输出功率为1200W，与发射天线STLP 9128E special配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

: 便携式功率计6630
PMM6630频率覆盖9kHz～3GHz，功率测量范围为-40～30dBm，用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测，配置了光纤转换装置，彻底解决“串扰”带来的测量误差问题。

: 发射天线80MHz～1.7GHz
STLP 9128E special频率覆盖80MHz～1.7GHz，主要用于IEC 61000-4-3射频电磁场辐射抗扰度试验，并完全满足30V/m场强的需求。

: 发射天线0.7～9GHz
STLP 9149工作频率为0.7～9GHz，广泛应用于IEC 61000-4-3射频电磁场辐射抗扰度试验，并完全满足30V/m场强的需求。

: EMS软件PIS
PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头，而且还能支持如R&S在内的其他品牌信号源，满足民标与军标对EMS部分的测试需求。
