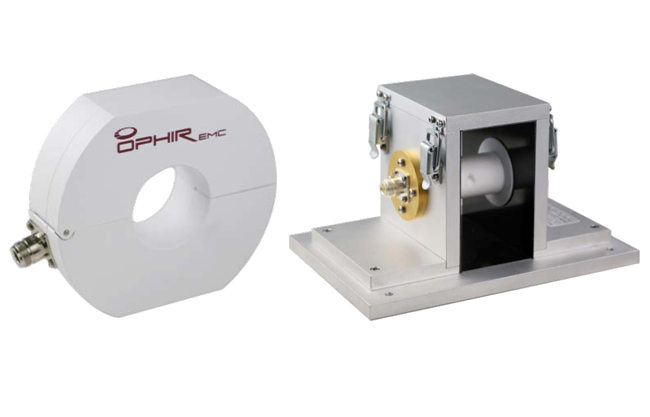

电流注入探头




注入探头OIP-400主要应用于汽车电子大电流注入试验、国军标CS114试验。



技术指标：



  • 频率范围：10kHz～400MHz；

  • 负载阻抗：50Ω；

  • 最大功率：200W（30分钟）；

  • 插入损耗：-30dB～-6dB；

  • 射频输出端口类型：N（F）；

  • 比率：1:1；

  • 孔径：50.8mm；

  • 孔径：50.8mm；

  • 尺寸（高×宽×厚）127×147×41mm；

  • 重量：2.7kg；

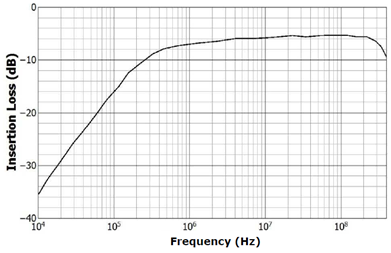

  • 插入损耗曲线：如右图所示。

产品种类太多不知如何筛选，产品专家帮你分析利弊

问问产品专家
射频信号源3010

射频信号源3010

PMM3010频率覆盖9kHz～1GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

功率放大器5042

功率放大器5042

5042工作频率范围为0.1～400MHz，输出功率为120W，完全满足汽车标准ISO 11452-4大电流注入抗扰度试验各个等级限值对输出功率的要求。

便携式功率计6630

便携式功率计6630

PMM6630频率覆盖9kHz～3GHz，功率测量范围为-40～30dBm，用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测，配置了光纤转换装置，彻底解决“串扰”带来的测量误差问题。

耦合去耦网络CDN

耦合去耦网络CDN

M2-16-SA：双线、承受电流≤16A M2-32-SA：双线、承受电流≤32A M3-16-SA：三线、承受电流≤16A M3-32-SA：三线、承受电流≤32A M4-32-SA：四线、承受电流≤32A AF-2-SA、AF-4-SA：非屏蔽2/4线 S2-SA、S9-SA：屏蔽线束2线/9线 T2-SA、T4-SA：平线束衡2线/4线

电流注入探头

电流注入探头

F-120-9A:0.01～230MHz、≤125W F-120-8:0.01～400MHz、≤200W OIP-405:0.01～400MHz、≤200W

电流监测探头

电流监测探头

F-33-1：10kHz～250MHz、≤6.3Ω F-52B：10kHz～400MHz、≤4.5Ω OCP218：10kHz～500MHz、≤5Ω

EMS软件PIS

EMS软件PIS

PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头，而且还能支持如R&S在内的其他品牌信号源，满足民标与军标对EMS部分的测试需求。
