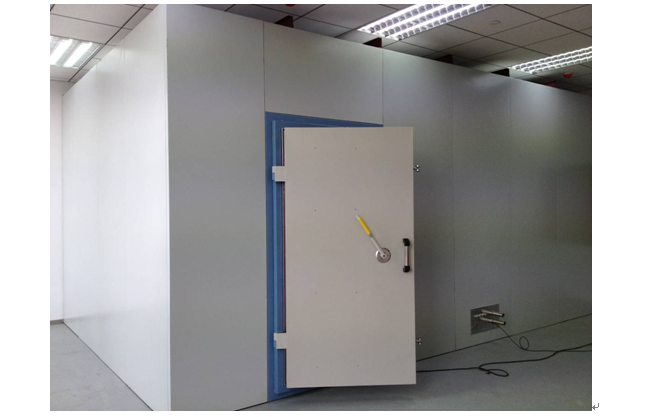

拼装式屏蔽室：40GHz


屏蔽室一般用于传导发射与传导抗扰度的认证试验以及辐射发射的摸底试验。广泛应用于国军标与各类民用标准。其中，拼装式屏蔽室以安装便捷、搬运灵活而著称。

技术优势：

优于100dB @10kHz～100GHz；
优于100dB@100MHz～1GHz；
优于100dB@1～10GHz；
优于80dB@10～40GHz；

产品种类太多不知如何筛选，产品专家帮你分析利弊

问问产品专家

: 时域测量接收机9010F
PMM 9010F是一种基于FFT时域扫描的全数字EMI认证接收机，完全符合CISPR16-1-1与MIL-STD-461标准，适用于10Hz～30MHz频率范围内的干扰测试，使用外部扩展模块9030、9060、9018时，频率上限可扩展至3/6/18GHz。

: 全兼容测量接收机9010
PMM 9010是世界首台全数字式EMI全兼容测量接收机，完全符合标准CISPR16-1-1与MIL-STD-461要求，适用于10Hz～30MHz频率范围内的干扰测试，使用外部扩展模块9030、9060、9018时，频率上限可扩展至3/6/18GHz。

: 预兼容测量接收机9010/03P
PMM 9010/03P是全数字EMI预兼容测量接收机，适用于10Hz～300MHz频率范围内的干扰测试，30MHz频率范围内完全符合标准CISPR16-1-1、MIL-STD-461要求，当使用外部频率扩展模块9030、9060、9180时，其频率上限可扩展至3/6/18GHz全频段认证级。

: 预兼容测量接收机9010/30P
PMM 9010/30P是全数字EMI预兼容测量接收机，它适用于10Hz～3GHz频率范围内的干扰测试，30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求，当使用外部频率扩展模块9060、9180时，其频率上限可扩展至6/18GHz全频段认证级。

: 预兼容测量接收机9010/60P
PMM 9010/60P是全数字EMI预兼容测量接收机，它适用于10Hz～6GHz频率范围内的干扰测试，30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求，当使用外部频率扩展模块9180时，其频率上限可扩展至6/18GHz全频段认证级。

: EMI一体机7010系列
PMM 7010是一款全数字式一体化EMI测试接收机，其设计符合标准CISPR16-1-1、CISPR16-1-2要求，通过内置的16A线路阻抗稳定网络，无需增加测试附件而完整执行受试设备的传导发射测试。 PMM7010有四种配置9kHz-30MHz、9kHz-1GHz、150kHz-1GHz、9kHz-3GHz。

: 喀呖声测试系统CDD-4
PMM CA0010内置LISN、校准信号源与喀呖声计数器等，当与PMM 9010F组合使用时，不仅能组成完整的传导发射测试系统，并实现自校准，而且能对150kHz、500kHz、1.4MHz、30MHz这4个固定频点的喀呖声进行同时测量与分析。

: 人工电源网络L1-150M/M1
L1-150M与L1-150M1均为单路电源阻抗稳定网络，其设计完全符合标准CISPR16-1、CISPR25、ISO7637、ISO11452-2/-4/-5、DO-160F以及MIL-STD-461F的要求。

: 人工电源网络L2-16B
L2-16B为双路V型阻抗稳定网络，其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求，频率范围为9kHz～30MHz，额定电流为16A，等效电路为50Ω||（5Ω+50μH）。

: 人工电源网络L3-32
L3-32为三路V型阻抗稳定网络，完全符合标准CISPR16-1、FCC Part 15、VDE 0876的最新要求，其频率范围为9kHz～30MHz，额定电流为32A，等效电路为50Ω||（5Ω+50μH）。

: 人工电源网络L3-64
L3-64为三路V型阻抗稳定网络，完全符合标准CISPR16-1、FCC Part 15、VDE 0876的最新要求，其频率范围为9kHz～30MHz，额定电流为63A，等效电路为50Ω||（5Ω+50μH）。

: 人工电源网络L3-64/690
L3-64/690为三路V型阻抗稳定网络，完全符合CISPR16-1、FCC Part 15、VDE 0876标准要求，其频率范围为9kHz～30MHz，额定电流为63A，等效电路为50Ω||（5Ω+50μH），其线对线电压可承受690Vac。

: 人工电源网络L3-100
L3-100为三路V型阻抗稳定网络，其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求，频率范围9kHz～30MHz，额定电流为100A，等效电路为50Ω||（5Ω+50μH）。

: 人工电源网络L3-500
L3-500为三路V型阻抗稳定网络，其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求，频率范围9kHz～30MHz，最大电流为500A，等效电路为50Ω||（5Ω+50μH）。

: 磁环天线FMZB1513
FMZB1513频率为9kHz～30MHz，完全符合标准CISPR16-1-2的要求，天线因子为20dB/m，内置锂电池能保证长期稳定工作。

: 功率吸收钳MDS 21B
MDS 21B的工作频率范围可覆盖30MHz～1GHz，符合CISPR16-1。

: 射频信号源3010
PMM3010频率覆盖9kHz～1GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

: 射频信号源3030
PMM3030频率覆盖9kHz～3GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

: 功率放大器5048
5048的频率范围为0.15～230MHz，输出功率为75W，完全满足基础标准IEC 61000-4-6射频场感应的传导骚扰抗扰度试验各个等级限值对输出功率的要求。

: 功率放大器5042
5042工作频率范围为0.1～400MHz，输出功率为120W，完全满足汽车标准ISO 11452-4大电流注入抗扰度试验各个等级限值对输出功率的要求。

: 便携式功率计6630
PMM6630频率覆盖9kHz～3GHz，功率测量范围为-40～30dBm，用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测，配置了光纤转换装置，彻底解决“串扰”带来的测量误差问题。

: 耦合去耦网络CDN
M2-16-SA：双线、承受电流≤16A M2-32-SA：双线、承受电流≤32A M3-16-SA：三线、承受电流≤16A M3-32-SA：三线、承受电流≤32A M4-32-SA：四线、承受电流≤32A AF-2-SA、AF-4-SA：非屏蔽2/4线 S2-SA、S9-SA：屏蔽线束2线/9线 T2-SA、T4-SA：平线束衡2线/4线

: 电流注入探头
F-120-9A:0.01～230MHz、≤125W F-120-8:0.01～400MHz、≤200W OIP-405:0.01～400MHz、≤200W

: 电流监测探头
F-33-1：10kHz～250MHz、≤6.3Ω F-52B：10kHz～400MHz、≤4.5Ω OCP218：10kHz～500MHz、≤5Ω

: GTEM小室：10kHz～20GHz
工作频率为10kHz～20GHz、50Ω、N(F)、VSWR＜1.6。根据产品型号的不同，测试空间体积大小不等。

: TEM小室：DC～840MHz
5233：DC～420MHz、≤1.1kV/m 5234：DC～840MHz、≤1.0kV/m

: 拼装式屏蔽室：40GHz

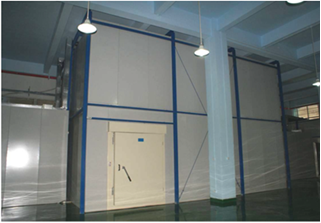

拼装式屏蔽壳体是由若干块屏蔽板体通过螺钉连接成一体，中间再加屏蔽材料，板缝与板缝间采用锡封处理。拼装式最大的优点就是可轻易的实现二次或多次拆装，广泛应用于对安装地点需要变更以及中小型的屏蔽室。

: EMI软件PES
PMM Emission Suite是一款非常强大的EMC自动化测试软件，完全适配于PMM各个系列EMI测量接收机，满足民标与军标对EMI部分的测试要求。

: EMS软件PIS
PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头，而且还能支持如R&S在内的其他品牌信号源，满足民标与军标对EMS部分的测试需求。
